Instructiehandleidingen rookkanaal sets

Navigeer hier naar flexibel rookkanaal voorbeelden >

divider downloads

enkelwandige kachelpijp aansluiten

Aansluiten via een kachelaansluitstuk

->Let op: enkelwandige pijp is niet standaard inbegrepen bij de sets

Hiernaast een voorbeeld hoe je via een kachel-aansluitstuk de enkelwandige pijp op de kachel aansluit. In veel gevallen past de enkelwandige kachelpijp niet rechtstreeks op de houtkachel. Dit komt omdat de verjonging (smalle kant) aan de onderzijde moet. Het is eenvoudig op te lossen door bijvoorbeeld de verjonging van de eerste enkelwandige pijp af te zagen/ slijpen maar er kan ook een kachel-aansluitstuk op de kachel geplaatst worden. Daarop past dan probleemloos de volgende enkelwandige kachelpijp.

Klik hier of op de tekening.

divider downloads

enkelwandig naar dubbelwandig verloop gebruiken

Aansluiten via een enkelwandig naar dubbelwandig verloop

->Let op: enkelwandige pijp is niet standaard inbegrepen bij de sets

Hoe wordt het enkelwandige rookkanaal op het dubbelwandige rookkanaal aangesloten? Dat kan middels een verloop van enkel- naar dubbelwandig, via een nisbus of met een vertrekplaat. Hiernaast laten we zien hoe de enkelwandige pijp middels een "verloop van enkel- naar dubbelwandig" aangesloten wordt. Deze manier wordt veel gebruikt bij een relatief korte rookgasafvoer. Toepassingen bij bijvoorbeeld een tuinhuis, aanbouw, blokhut of kapschuur met een houten plafond. Alles wordt immers op elkaar gestapeld. In een woning raden we je aan om met een nisbus (houten vloer) of vertrekplaat (betonvloer) te werken

Klik hier of op de tekening.

divider downloads

achteraansluiting enkelwandig

Aansluiten enkelwandig kanaal op achteraansluiting

->Let op: enkelwandige pijp is niet standaard inbegrepen bij de sets

Sommige kachels hebben (zowel een boven- als) een achteraansluiting. In deze afbeelding leggen we je duidelijk uit hoe het T-stuk op de houtkachel of pelletkachel aangesloten kan worden. Een T-stuk heeft grote voordelen t.o.v. een bocht. Bij het vegen van het rookkanaal valt de roet in het T-stuk. Door de deksel te verwijderen kan het roet gemakkelijk uit het rookkanaal gehaald worden. Dit kan door er bijvoorbeeld een bakje onder te plaatsen of er een zak onder te hangen. Wanneer je jouw kachel aansluit middels de achter-aansluiting bekijk dan eerst deze handleiding

Klik hier of op de tekening.

divider downloads

divider downloads

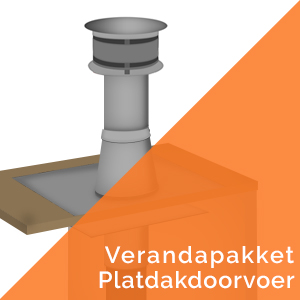

verandapakket platdak

Set platdak

In veel tuinen zie je tegenwoordig een veranda of blokhut staan. Maar deze maak je natuurlijk pas echt gezellig warm en compleet met een fraaie houtkachel of een handige pelletkachel. Hiernaast laten we zien hoe je een rookkanaal installeert voor een plat dak. Om het nog gemakkelijker te maken hebben we al wat complete sets voor je samengesteld die evt. nog wat extra aangevuld kunnen. Kom je er toch niet helemaal uit na het zien van dit voorbeeld neem dan gerust contact met ons op.

Klik hier of op de tekening.

divider downloads

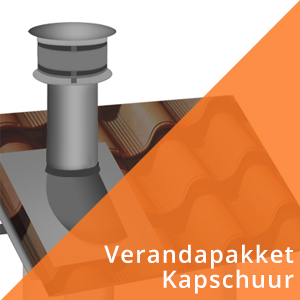

Montage op schuin dak

Set schuin dak

In veel tuinen zie je tegenwoordig een veranda of blokhut staan. Maar deze maak je natuurlijk pas echt gezellig warm en compleet met een fraaie houtkachel of een handige pelletkachel. Hiernaast laten we zien hoe je een rookkanaal installeert voor een schuin dak. Om het nog gemakkelijker te maken hebben we al wat complete sets voor je samengesteld die evt. nog wat extra aangevuld kunnen. Kom je er toch niet helemaal uit na het zien van dit voorbeeld neem dan gerust contact met ons op.

Klik hier of op de tekening.

divider downloadsKom je er toch niet helemaal uit? Wij kunnen je in contact brengen met professionele installatiebedrijven. Of klik hier om naar onze contactpagina te gaan
